ডাবল সেন্সর ডিজিটাল টর্ক রেঞ্চ টেস্টার



ডাবল সেন্সর ডিজিটাল টর্ক রেঞ্চ পরীক্ষক হল একটি পরীক্ষার যন্ত্র যা বিভিন্ন টর্ক রেঞ্চগুলিকে ক্যালিব্রেট করতে ব্যবহৃত হয়। যন্ত্রটি একক-চিপ নিয়ন্ত্রণ প্রযুক্তি গ্রহণ করে এবং উচ্চ-নির্ভুল টর্ক সেন্সর এবং বল বন্ধনী দ্বারা গঠিত। এটির সঠিক পরীক্ষা, স্থিতিশীল কর্মক্ষমতা, সমৃদ্ধ ফাংশন এবং সহজ অপারেশন রয়েছে। যন্ত্রটি শিল্পে রুফার শীর্ষস্থানীয় প্রযুক্তি মেনে চলে এবং সমস্ত সূচক ঘরোয়া প্রথম-শ্রেণীর স্তরে পৌঁছেছে। এটি একটি অত্যন্ত সাশ্রয়ী পরীক্ষার যন্ত্র এবং এটি ব্যাপকভাবে উত্পাদন শিল্প এবং পরিমাপ এবং পরীক্ষা বিভাগে ব্যবহৃত হয়েছে যেমন বিদ্যুৎ, হালকা শিল্প, যন্ত্রপাতি, ইঞ্জিন, অভ্যন্তরীণ জ্বলন ইঞ্জিন, বৈদ্যুতিক যান, মোটরসাইকেল, অটোমোবাইল, জাহাজ এবং বিমান।

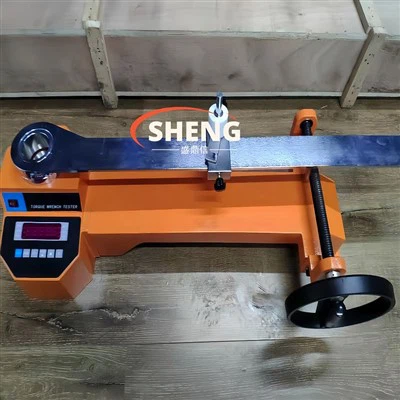

ডাবল সেন্সর ডিজিটাল টর্ক রেঞ্চ টেস্টার প্লেন ডায়াগ্রাম (চিত্র 1), পিছনের দৃশ্য (চিত্র 2):



চিত্র 1



চিত্র ২

অংশের নাম:

1- বেস প্লেট:

2- প্রদর্শন: টর্ক মান সেট এবং প্রদর্শন করতে পারে;

3- প্রদর্শন কোণ সমন্বয় নব:

4- আবাসন:

5- স্ক্রু:

6- উচ্চতা সমন্বয় নব: টর্ক রেঞ্চকে অনুভূমিক অবস্থায় পরীক্ষা করার জন্য প্ল্যাটফর্মের উচ্চতা সামঞ্জস্য করতে পারে। এটি একটি অনুভূমিক অবস্থায় না থাকলে, এটি পরিমাপ ত্রুটির কারণ হতে পারে;

7- হ্যান্ডেল: যন্ত্র সরাতে ব্যবহৃত হয়;

8- অনুভূমিক বল রড:

9- বাম এবং ডান সমন্বয় নব: টর্ক রেঞ্চের হাতের দৈর্ঘ্য পরীক্ষা করার জন্য উপযুক্ত করে তুলতে পরীক্ষার প্ল্যাটফর্মটি সামঞ্জস্য করুন এবং সামনের এবং বিপরীত পরিমাপের সাথে খাপ খাইয়ে নেওয়ার জন্য পরীক্ষার প্ল্যাটফর্মের দিকও সামঞ্জস্য করতে পারে টর্ক রেঞ্চ;

10- ড্রাইভিং হ্যান্ড হুইল: পরীক্ষার অধীনে টর্ক রেঞ্চ লোড বা আনলোড করুন;

11- সেন্সর ফোর্স হেড: ফ্যাক্টরিতে টর্ক রেঞ্চের বর্গাকার হেড সাইজ অনুযায়ী বেশ কিছু কনভার্সন টেস্ট হেড সজ্জিত করা হয়;

12- RS232 সংযোগ ছিদ্র: একটি কম্পিউটারের সাথে সংযুক্ত করা যেতে পারে (এই ফাংশনটি কারখানায় সজ্জিত নয়, এবং ব্যবহারকারীকে আলাদাভাবে এই ফাংশনের সাথে একটি যন্ত্র কিনতে হবে);

13- খালি;

14- পাওয়ার সুইচ [পাওয়ার]:

15- পাওয়ার সকেট (AC11V/220V):

16- পিছনের কভারটি ইনস্টল করুন: যন্ত্রটি ক্যালিব্রেট করতে পিছনের কভারটি খুলুন৷ অ-পেশাদারদের বোর্ড সরানো কঠোরভাবে নিষিদ্ধ!

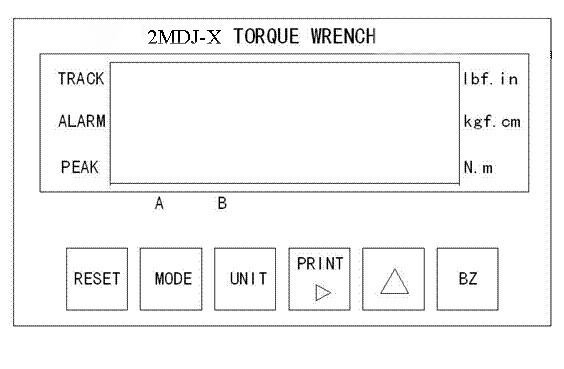

ডাবল সেন্সর ডিজিটাল টর্ক রেঞ্চ টেস্টার ডিসপ্লের প্যানেল ডায়াগ্রাম চিত্র 3 এ দেখানো হয়েছে।



চিত্র 3

● ডিসপ্লের মাঝখানে ডিসপ্লে উইন্ডো বর্তমান টর্ক মান দেখাতে পারে। ডানদিকে তিনটি নির্দেশক আলো যথাক্রমে তিনটি পরিমাপ ইউনিটের প্রতিনিধিত্ব করে। বাম দিকের তিনটি ইন্ডিকেটর লাইট: ট্র্যাক লাইট নির্দেশ করে যে পরিমাপ মোড ট্র্যাকিং অবস্থায় আছে, পিক লাইট নির্দেশ করে যে পরিমাপ মোড পিক হোল্ড স্টেটে আছে, এবং অ্যালার্ম লাইট ওভার-লিমিট অ্যালার্ম নির্দেশ করে;





1. পাওয়ার সুইচ চালু করুন;
2. প্রয়োজনীয় পরিমাপ ইউনিট নির্বাচন করতে "UNIT" কী টিপুন;
3. "ট্র্যাক" এ পরিমাপ মোড সেট করতে "মোড" কী টিপুন;
4. প্রদর্শিত মান শূন্যে রিসেট করতে "RESET" কী টিপুন;
5. উচ্চ সীমা অ্যালার্ম মান সেট করতে "BZ" কী এবং এর সমন্বয় কী টিপুন;
6. পরিমাপ করার জন্য টর্ক রেঞ্চের সাথে মেলে এমন আনুষাঙ্গিকগুলি নির্বাচন করুন এবং সেগুলিকে ফোর্স সেন্সরের মাথায় রাখুন;
7. ওয়ার্ক স্টেশনে পরিমাপ করার জন্য টর্ক রেঞ্চ রাখুন (ফোর্স সেন্সর হেড এবং টেস্ট প্ল্যাটফর্মের মধ্যে), এবং টর্ক রেঞ্চটিকে জলের স্তরে রাখতে উচ্চতা সামঞ্জস্য করার নবটি সামঞ্জস্য করুন। =অনুভূমিক অবস্থায়, হাতের দৈর্ঘ্য এবং টর্ক রেঞ্চের পরিমাপের দিকনির্দেশের সাথে খাপ খাইয়ে বাম এবং ডানদিকের সামঞ্জস্যের নোবগুলিকে সামঞ্জস্য করুন;
8. "পিক" স্টেট বা "ট্র্যাক" স্টেটে পরিমাপ মোড সেট করতে "মোড" কী টিপুন। এটি "পিক" অবস্থায় থাকলে, আপনি পিক ডেটা (সর্বোচ্চ মান ডেটা) রেকর্ড করতে পারেন। সর্বাধিক মূল্যের ডেটা সাফ করতে "রিসেট" রিসেট কী টিপুন এবং ডিসপ্লেটিকে শূন্যে ফিরিয়ে দিন;
9. লোড করার জন্য হ্যান্ডহুইলটি ঘুরিয়ে দিন, এবং আপনি ডিসপ্লেতে দেখতে পাবেন যে লোডিংয়ের সাথে টর্কের মান পরিবর্তিত হয়। যখন টর্কের মান নির্ধারিত অ্যালার্মের মান পর্যন্ত পৌঁছায় বা ছাড়িয়ে যায়, তখন যন্ত্রটি একটি অ্যালার্ম বাজবে এবং ডিসপ্লেতে "অ্যালার্ম" অ্যালার্ম লাইট জ্বলবে যাতে অপারেটরকে লোডিং বন্ধ করার কথা মনে করিয়ে দেয়; পরিমাপের নির্ভুলতা উন্নত করার জন্য, সর্বাধিক মান বা সেট মূল্যের কাছে যাওয়ার সময় বা অনুমান করার সময়, লোডিং গতি কমিয়ে দেওয়া উচিত;
10. আপনি যদি পরিমাপের মান প্রিন্ট করতে চান বা কম্পিউটারে পরিমাপের ডেটা স্থানান্তর করতে চান তবে [P RINT】প্রিন্ট কী টিপুন;
11. পরীক্ষা করা হচ্ছে টর্ক রেঞ্চ অপসারণ করতে বিপরীত দিকে হ্যান্ডহুইল ঘোরান;
12. আপনি যদি পরীক্ষা চালিয়ে যেতে চান, উপরের ধাপগুলি পুনরাবৃত্তি করুন৷ এটি সাধারণত বেশ কয়েকবার পরিমাপ এবং গড় মান নিতে সুপারিশ করা হয়;
13. পরীক্ষা শেষ হলে, পরীক্ষার আনুষাঙ্গিকগুলি সরান, পাওয়ার বন্ধ করুন এবং যন্ত্রটি সঠিকভাবে রাখুন;
14. যদি ব্যবহারকারী একটি টর্ক রেঞ্চ পরীক্ষা না করে, তবে অন্যান্য সরঞ্জামগুলি, উপরের পরীক্ষা প্রক্রিয়াটি পড়ুন। যদি প্রয়োজন হয়, একটি বিশেষ ফিক্সচার প্রয়োজন;





মডেল	টর্ক পরিসীমা [N.m]	ওজন [কেজি]	সর্বাধিক কার্যকর বাহু [মিমি]	বাহ্যিক মাত্রা [মিমি]			ড্রাইভার [মিমি]
				L	W	H
SDX-2000CT-01	0.5-5,5-50	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-02	1-10,10-100	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-03	2-20,20-200	35	650	900	450	340	6.3/10/12.5
SDX-2000CT-04	3-30,30-300	35	650	900	450	340	6.3/10/12.5/20
SDX-2000CT-05	5-50,50-500	35	650	900	450	340	6.3/10/12.5/25
SDX-2000CT-06	10-100,100-1000	60	1400	1400	600	350	6.3/10/20/25
SDX-2000CT-07	20-200,200-2000	65	1600	1600	800	550	6.3/10/20/25
SDX-2000CT-08	30-300,300-3000	90	2000	2000	1000	550	6.3/10/20/25
SDX-2000CT-09	50-500,500-5000	90	2000	2000	1000	550	12.5/25/38
SDX-2000CT-10	100-1000,1000-10000	90	2000	2000	1000	550	12.5/25/38/51
যথার্থতা	±1%
প্রদর্শন মোড	{{0}ডিজিটের LED ডিসপ্লে
পাওয়ার সাপ্লাই	AC 220v{{1}v/50Hz



1. পরিমাপের নির্ভুলতা: ±1%

2. অ্যালার্ম মান সেটিং পরিসর: সম্পূর্ণ পরিসরের মধ্যে

3. ব্যবহার শর্তাবলী

(a) পরিবেষ্টিত তাপমাত্রা: 0-40 ডিগ্রি

(b) আপেক্ষিক আর্দ্রতা: 80% RH এর কম বা সমান

(c) পাওয়ার সাপ্লাই: AC220V±10%, 50Hz
